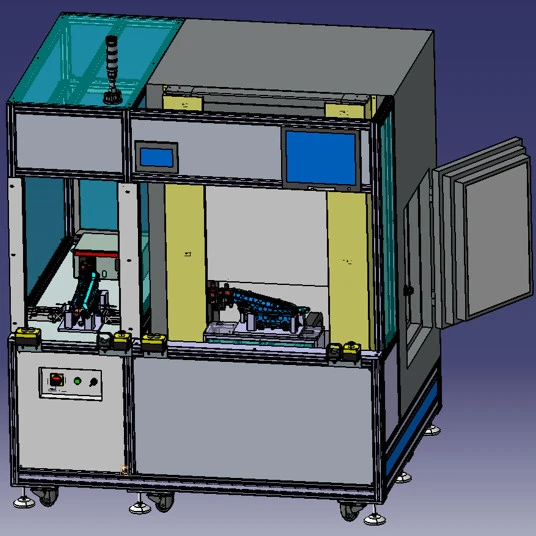

Mahsulot avtomobil ventilyatsiyasi komponentlarini standartlashtirilgan tekshirish tizimidir. U havo teshiklari, HVAC qopqoqlari va ventilyatsiya aktuatorlari uchun qurilgan. Ushbu uskuna to'rtta asosiy sinovni bitta integratsiyalashgan stantsiyaga birlashtiradi. Ushbu sinovlar havo oqishini aniqlash, ish shovqinini o'lchash, elektr ishlashini tekshirish va etishmayotgan qismlarni aniqlashdir. Modulli dizayn har bir test moduliga mustaqil ishlash imkonini beradi. Tizim yuqori-aniqlikdagi datchiklar va jim yopiq kameradan foydalanadi. Bu xususiyatlar tashqi shovqinlarni bloklaydi va aniq, barqaror natijalarni ta'minlaydi.
Moslashuvchan va moslashuvchan dizayn
Mahsulot universal standart dizayndan foydalanadi. U armatura, test modullari va nazorat dasturlari uchun to'liq moslashtirishni qo'llab-quvvatlaydi. Tez{2}}oʻzgartirish moslamalari va sozlanishi sinov chegaralari turli mahsulot turlari oʻrtasida tez almashish imkonini beradi. Bu moslashuvchanlik uskunani aralash{4}}mahsulotni tekshirish liniyalari uchun mos qiladi. Tizimda MES tizimlariga ulanish uchun ma'lumotlar uzatish portlari ham mavjud. Ushbu ulanish ishlab chiqarish jarayonida to'liq ma'lumotlarni kuzatish imkonini beradi.
Birida to'rtta asosiy test
Havo shamollatuvchi sinov uskunasi bir tsiklda to'rtta asosiy tekshiruvni amalga oshiradi. Birinchi sinov shamollatgichdan havo oqishini o'lchaydi. Ikkinchi sinov ish shovqin darajasini tekshiradi. Uchinchi sinov vosita kuchlanishini va oqim parametrlarini baholaydi. To'rtinchi sinov etishmayotgan kliplarni, ko'pikni yoki muhrlarni aniqlash uchun sensorlardan foydalanadi. Bu bir{5}}stop yondashuv vaqtni tejaydi va ishlov berishni kamaytiradi. Operatorlar to'rtta sinov uchun qismni faqat bir marta yuklashlari kerak.
Haqiqiy-vaqt maʼlumotlari va MES integratsiyasi
Tizim ma'lumotlar egri chiziqlarini hosil qiladi va sinov jarayonida natijalarni ko'rsatadi. Barcha test ma'lumotlari avtomatik ravishda mahalliy xotiraga saqlanadi. Mahsulot MES tizimlari va boshqaruv platformalariga ulanish uchun aloqa portlariga ega. Bu ulanish real vaqtda maʼlumotlarni yuklash, arxivlash va toʻliq kuzatish imkoniyatini qoʻllab-quvvatlaydi. Bu xususiyat zamonaviy fabrikalarning raqamli boshqaruv talablariga javob beradi.
Moslashtirilgan test chegaralari
Foydalanuvchilar sensorli ekran interfeysi orqali barcha test parametrlarini oʻrnatishi va-muvaffaqiyatsizlik chegaralaridan oʻtishi mumkin. Havo shamollatuvchi sinov uskunasi turli xil mahsulotni sinov rejalari o'rtasida tez almashish imkonini beradi. Bu moslashuvchanlik uzoq vaqt sozlashsiz-mahsulotni aralash tekshirishni qo'llab-quvvatlaydi. Operatorlar kerak bo'lganda oqish tezligi, shovqin darajasi, kuchlanish diapazoni va oqim chegaralari uchun chegaralarni sozlashi mumkin.
Avtomatik oʻtish-Muvaffaqiyatsiz saralash
Tizim oldindan belgilangan standartlar asosida yaxshi qismlarni yomon qismlardan avtomatik ravishda ajratadi. U real vaqtda har qanday g'ayritabiiy holatlar haqida ogohlantirishlarni ko'rsatadi. Bu xususiyat ishchilarga nuqsonli mahsulotlarni tezda aniqlash va ajratishga yordam beradi. Mahsulot sifatni saralashda inson xatosi ehtimolini kamaytiradi.
Tez almashtirish qobiliyati
Sinov moslamalari joyni aniqlash pinlari, aviatsiya vilkalari va-tezkor ulash qurilmalaridan foydalanadi. Ushbu qismlar murakkab sozlashlarsiz tez o'zgarishlarni qo'llab-quvvatlaydi. Mahsulotni almashtirish minimal vaqtni oladi. Ushbu tezkor o'zgartirish xususiyati umumiy tekshirish samaradorligini oshiradi.
Etti asosiy modul
Havo shamollatuvchi sinov uskunasi ettita asosiy blokdan iborat. Bular ovoz o'tkazmaydigan kamerali asosiy ramka, havo oqishini sinovdan o'tkazish bloki, elektr sinov bloki, etishmayotgan qismlarni aniqlash bloki, boshqaruv tizimi, tezkor{1}}o'zgartirish moslamalari va ma'lumotlarni chiqarish blokidir. Har bir modul mustaqil va kerak bo'lganda qo'shilishi, olib tashlanishi yoki yangilanishi mumkin.
To'liq sinov jarayoni
Standart sinov oqimi oddiy va samarali. Operator mahsulotni armatura ustiga qo'yadi. Kamera eshigi avtomatik ravishda yopiladi. Tizim oqish, shovqin, elektr va etishmayotgan qismlarni ketma-ketlikda sinovdan o'tkazadi. U o'tish yoki muvaffaqiyatsizlikni aniqlaydi va natijani ko'rsatadi. Ma'lumotlar avtomatik ravishda saqlanadi va yuklanadi. Kamera ochiladi va operator qismni olib tashlaydi.
Texnik spetsifikatsiyalar
|
Parametr |
Spetsifikatsiya |
|
Sinov elementlari |
Havoning oqishi, ish shovqini, elektr ishlashi, etishmayotgan qismni aniqlash |
|
Sinov ob'ektlari |
Shamollatish teshiklari, HVAC qopqoqlari, ventilyatsiya aktuatorlari |
|
Boshqarish tizimi |
Sanoat kompyuteri + PLC |
|
Foydalanuvchi interfeysi |
Sanoat sensorli ekrani |
|
Ma'lumotlarni chiqarish |
Mahalliy saqlash, chop etish, MESni yuklash |
|
Armatura turi |
Joylashuvni aniqlash pinlari va tez ulagichlar yordamida-tez oʻzgartirish |
|
Xavfsizlik xususiyatlari |
Xavfsiz yorug'lik pardasi, qo'riqlash eshigi, favqulodda to'xtash |
|
Ilovalar |
Onlayn to'liq tekshirish, yakuniy tekshirish, kirish tekshiruvi, laboratoriya sinovlari |
